Drechslertreff am 7. April 2017
Kugelrunde Sachen gehören zum Repertoire eines jeden Drechslers. Und die perfekte Kugel soll es sein.
Was sich rein händisch nicht immer und von jedem Drechsler bewerkstelligen lässt.
Abhilfe soll das die Kugeldrehvorrichtung schaffen.
Ob das wirklich einfach und perfekt geht?
Martin zeigte am 7. April das
Kugel drechseln mit der Kugeldrehvorrichtung
|
![](Berichte_Bilder/07_04_2017/Teaser.png)
|
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 01.jpg)
Achtung Olbernhau!
Der Allgäuer Drechslertreff kommt: Peter hat einen Bus voller Drechselfreunde zusammengestellt und kontrolliert Namen, Adressen und Zustiege. Bis Martin ...
|
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 02.jpg)

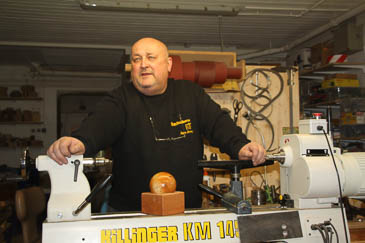

... erschöpft aus seinem Holzlager wieder in der Werkstatt zurück ist. Frische Ulme - Rüster hat er gekauft, sägen lassen und nun ordentlich aufgeleistelt.
Jetzt kann der Abend beginnen! |
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 03.jpg)

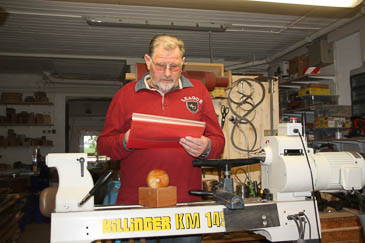

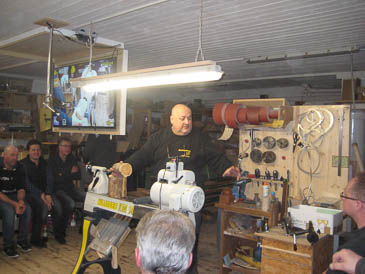

Martin wird den Einsatz einer Kugeldrehvorrichtung (KDV) zeigen. Zwei Eibenstämme hat er schon vorbereitet, um eine kleine und eine größere Kugel zu drechseln. |
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 04.jpg)
Wie immer: Die Werkstatt ist proppenvoll und voller Erwartungen. |
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 05.jpg)

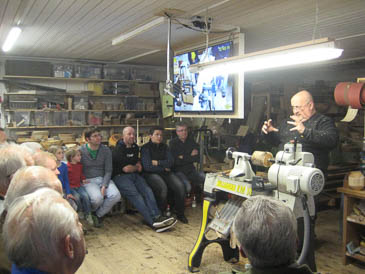

Bis unter den Monitor sitzen die Drechselkollegen. Martin deutet eine noch größere Kugel mit seinen Händen an. |
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 06.jpg)

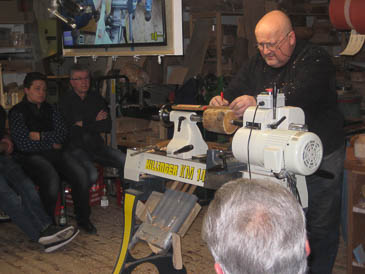

Jetzt aber los. Zuerst der Stammabschnitt mit dem stärkeren Durchmesser. |
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 07.jpg)

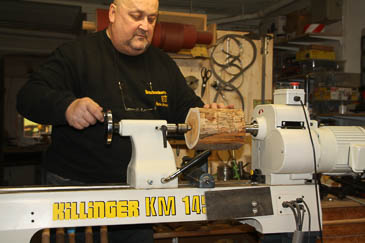

Rundschruppen ... |
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 08.jpg)

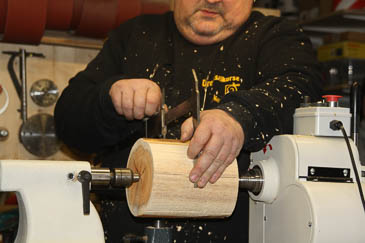

... den Durchmesser feststellen ... |
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 09.jpg)

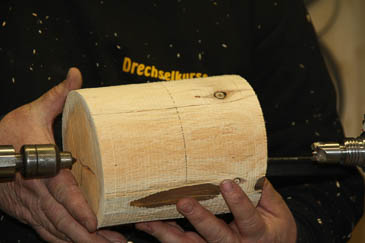

... und den Äquator auftragen. |
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 10.jpg)

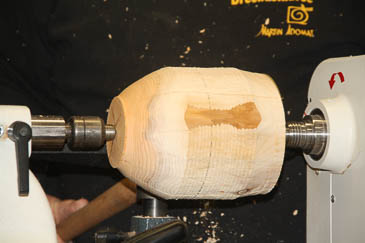

Für den Einsatz einer KDV bei größeren Kugeldurchmessern empfiehlt es sich, die Kanten abzutragen und eine grobe Kugelform anzudrehen. |
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 11.jpg)

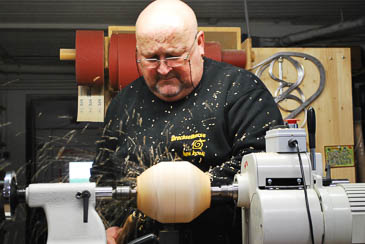

Martin erledigt das schnell und routiniert. |
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 13.jpg)

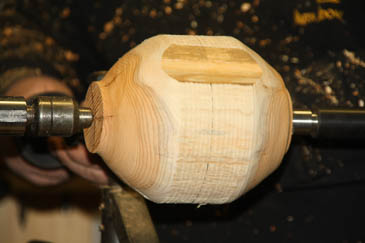

Soweit ist nun der Rohling für den Einsatz der KDV vorbereitet. |
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 14.jpg)

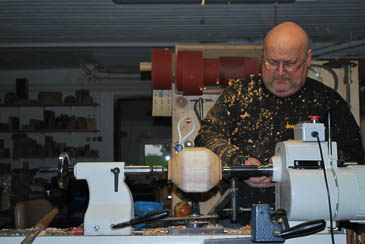

Jetzt wird die KDV montiert. Höhe auf die Drechachse der Drechselbank einstellen. Drechachse der KDV genau unter den Äquator der zu drechselnden Kugel. |
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 21.jpg)

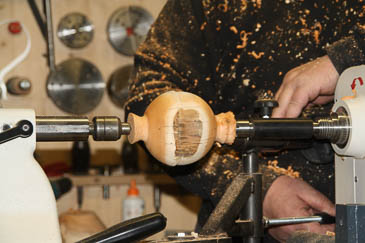

Dann kann es losgehen. Mit dem Handrad der KDV vorsichtig das Eisen zustellen, von links nach rechts und wieder zurück schwenken und den Span abnehmen.
Wieder etwas zustellen, schwenken, ... |
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 22.jpg)

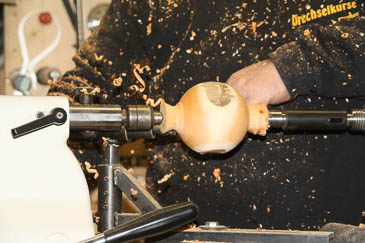

... und so erscheint langsam und sicher eine perfekte Kugel. Die Zapfen lässt Martin an der Kugel nochmal dran, um später das endgültige Runddrehen in zwei Varianten zeigen zu können. |
|
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 15.jpg)

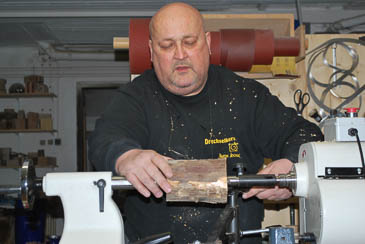

Jetzt spannt Martin den kleiner Stammabschnitt ein. |
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 16.jpg)

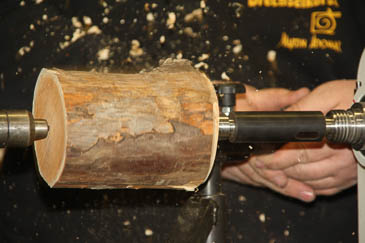

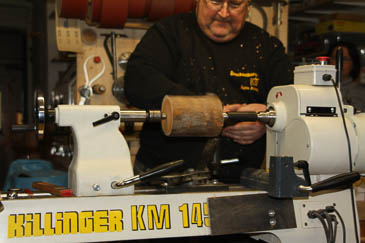

Ohne Rundschruppen setzt er gleich die KDV ein, die er wieder auf halbe Länge des Rohlings eingerichtet hat. |
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 17.jpg)

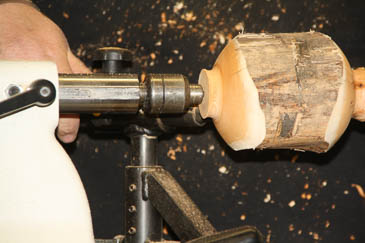

Wie hier schön zu sehen ist, nimmt die KDV die Kanten weg ... |
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 18.jpg)

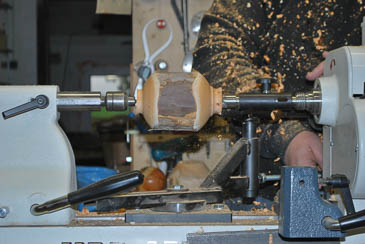

... und wieder zustellen, schwenken, zustellen, schwenken ... |
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 19.jpg)
... |
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 20.jpg)
... |
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 23.jpg)

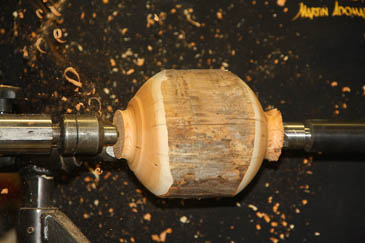

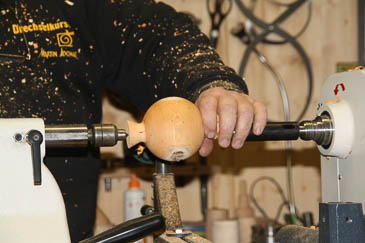

... bis dann wieder eine perfekte Kugel entstanden ist. |
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 24.jpg)
Zu den KDVn lassen sich bei den meisten Anbietern Kunststoffschalen beziehen, mit denen die Kugeln nach dem um 90° verdrehen zwischen den Spitzen gespannt werden sollen.
Die Schwierigkeit dabei ist, dass diese Schalen einen vorbestimmten Innenradius haben, der in der Regeln gar nicht zu der gedrechselten Kugel passen kann. |
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 25.jpg)

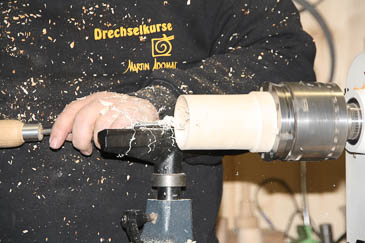

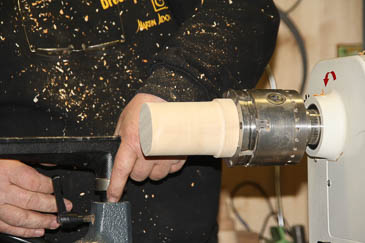

Deshalb arbeitet Martin mit einem schnell selbst herzustellenden Holzfutter. Einfach in ein Spannfutter eingespannt. |
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 26.jpg)
Dann den gewünschten Radius andrehen, so dass die Kugel sicher in Wölbung sitzt. |
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 29.jpg)

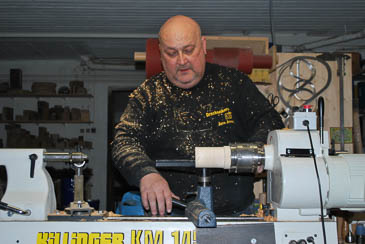

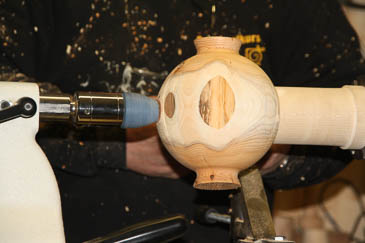

So ist auf der Reitstockseite nur noch ein ein abgeplattete Spitze notwendig, die den notwendigen Gegendruck erzeugt. |
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 28.jpg)

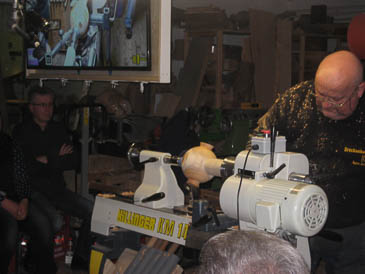

Nun muss wieder die KDV genau auf den Äquator der Kugel eingestellt werden. Der Stahl muss links und rechts exakt an der Kugel anliegen. |
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 31.jpg)

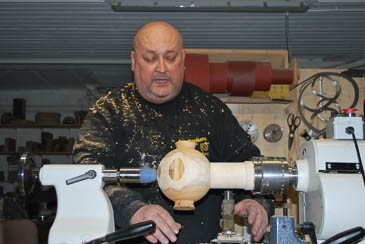

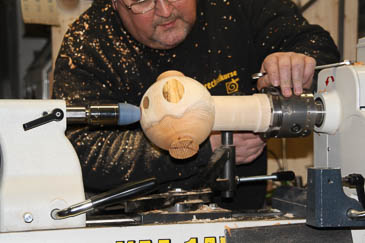

Wie man sieht - nicht ganz einfach. |
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 32.jpg)
Nochmal per Hand drehen und prüfen, ob alles passt. |

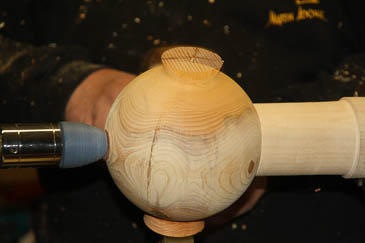

![](Berichte_Bilder/07_04_2017/ST_07_04_2017 30.jpg)
Dann kann es losgehen. Wir kennen das ja jetzt schon:
Schwenken, zustellen, schwenken, zustellen ... |

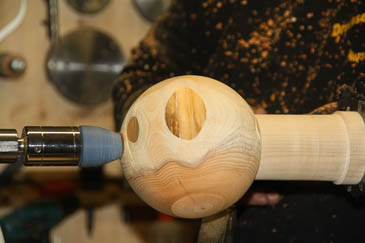

![](Berichte_Bilder/07_04_2017/ST_07_04_2017 34.jpg)
... so lange bis wir die (fast) perfekte Kugel gedrechselt haben.
Die Erfahrung zeigt, dass an den Seiten nach dem Umspannen immer wieder ein kleiner Überstand entstehen kann, den man der Einfachheithalber nicht mehr mit der KDV bearbeitet sondern beim Schleifen entfernt. |
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 37.jpg)

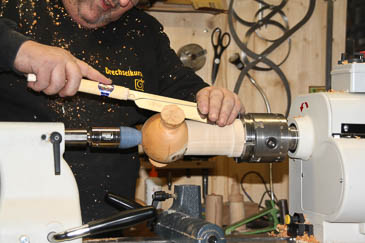

Mit der kleineren Kugel demonstriert Martin nun seine Methode, den Zapfen abzudrechseln. Zuerst werden die beiden Zapfen abgesägt. Aber ACHTUNG: Nicht dicht an der Kugel sondern mit etwas Abstand, weil sonst ja eine Platte und keine Rundung entstehen würde. |
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 38.jpg)

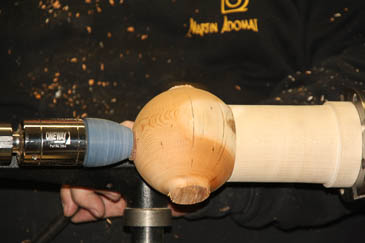

Nun kann mit feinem Span der Zapfen per Hand beseitigt werden. Hier ist wichtig: Vorher wurde die Kugel ja im Langholz bearbeitet. Nun nach der Drehung um 90° befinden wir uns im Querholz.
Also das Eisen von den Seiten zur Mitte führen, um eine schöne Oberfläche zu bekommen!
|
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 41.jpg)

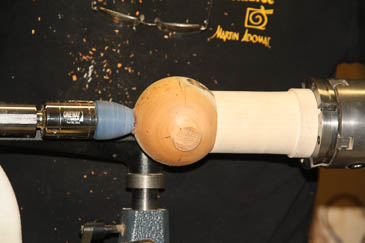

Mit vorsichtigen Schnitten lässt sich der Zapfen nun entfernen. Hilfreich ist dabei mit gutem Licht vor einem dunklen Hintergrund zu arbeiten. Dadurch lässt sich der Restzapfen immer gut erkennen. |
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 39.jpg)

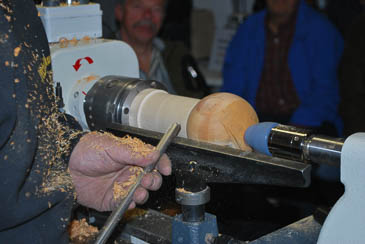

So, gleich ist es soweit ... |
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 42.jpg)

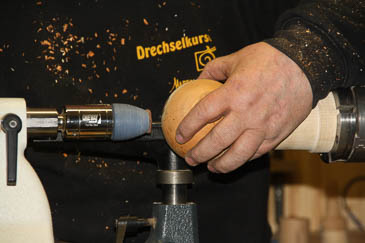

... und Martin kann die Kugel ausspannen. |
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 43.jpg)

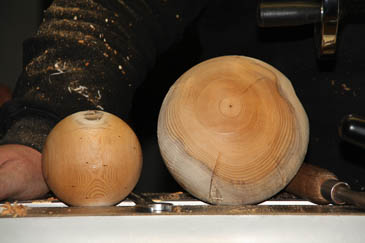

Und hier sind die beiden fertigen Kugeln. |
Das Fazit von Martin zu den KDV:
Sie sind praktisch,
wenn man viele Kugeln (mit dem gleichen Durchmesser) herstellen will,
wenn man möglichst perfekte Kugeln benötigt und
wenn man wenig Übung im Kugel drechseln hat.
Mit zunehmender Übung kann man jedoch die Kugeln auch frei Hand sehr schön drechseln und vor allem schneller als mit einer KDV.
|
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 44.jpg)
Wie immer bei unserem Stammtsich:
Angeregte Fachgespräche.
|
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 45.jpg)
Respektvolles Bewundern. |
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 46.jpg)
Gemeinsames Begutachten. |
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 47.jpg)
Überraschtes In-die-Kamera-blicken. |
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 48.jpg)
Die Ausstellung begreifen. |
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 49.jpg)
Unglaubliche Geschichten erzählen. |
![](Berichte_Bilder/07_04_2017/ST_07_04_2017 50.jpg)
Sich engagiert austauschen! |
Ein frühlingshafter Allgäuer Drechslertreff geht zu Ende. |
